Что нужно знать об уплотнительных манжетах для гидравлических устройств

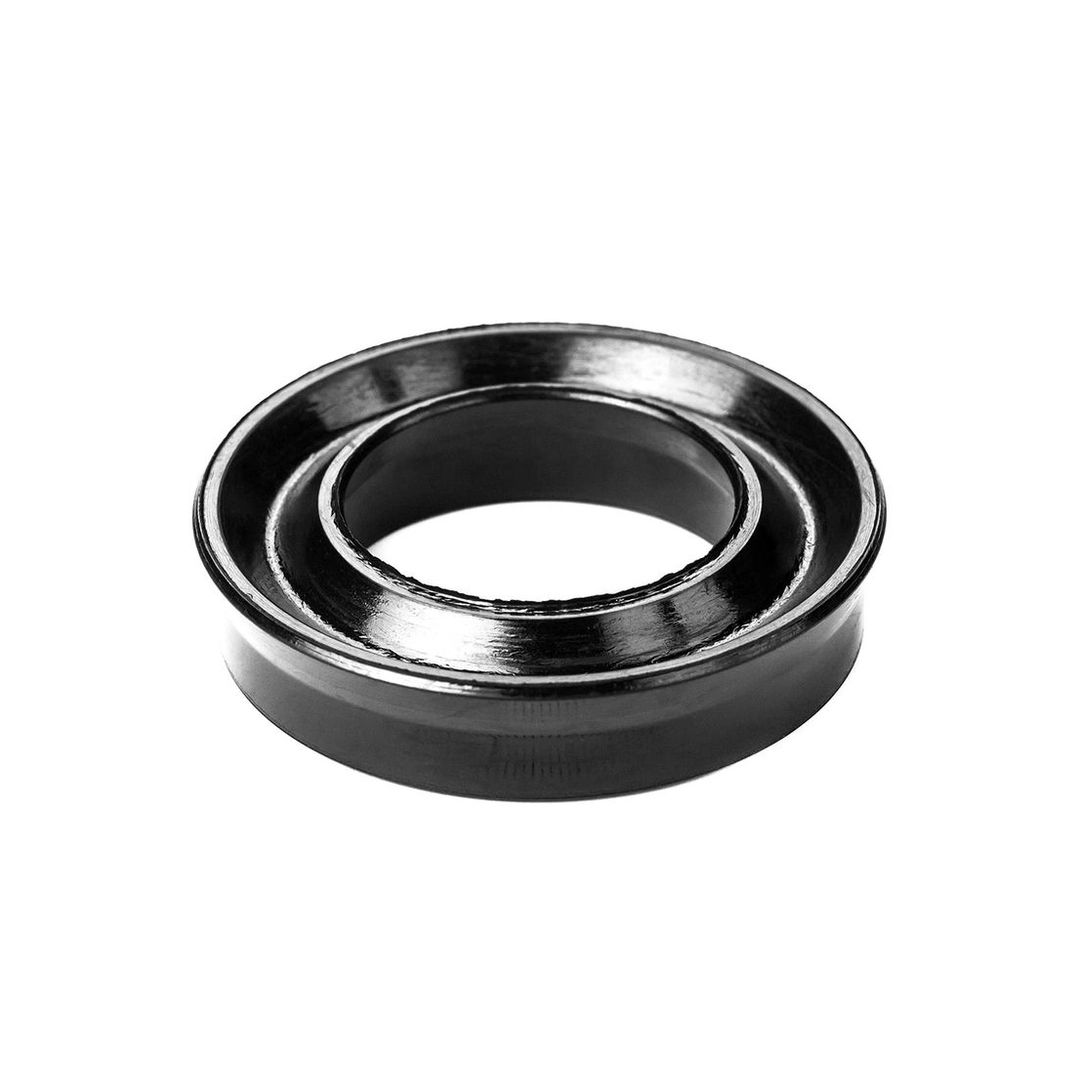

Одно из главных требований ко всем гидравлическим узлам — герметичность по отношению к внешнему пространству. Это свойство в цилиндропоршневой системе обеспечивают специальные резиновые уплотнительные манжеты. Так уплотняется зазор между частями, движущимися возвратно-поступательно по отношению друг к другу.
Резиновые манжеты для гидравлических устройств (ГОСТ 14896) могут работать при:
- относительной скорости цилиндра и поршня (штока) <50 см/с;
- внутреннем P от 100 кПа до 50 МПа;
- t -60÷+100°C;
- длине хода <10 м;
- частоте изменения направления движения поршня <0,5 Гц.
Рабочая среда герметизируемого узла — масло, топливо или эмульсия.
Виды уплотнительных резиновых манжет
- воротниковые
- штоковые
- поршневые
Конструкционные особенности уплотнительных резиновых манжет
ГОСТ 14896 определяет три типа изоляторов (обозначаются числовыми индексами 1, 2 или 3). Тип 2 используется только в старой технике (старше 85-го года) и не рекомендуется для новых разработок.
Манжеты типа 1 и 3 производятся из бутадиен-нитрильного каучука (группы 2÷6). Стандарт задает для них безотказную работу при общем движении цилиндропоршневой системы не менее 5000 метров.
Ресурс манжет гидравлических
Для типов 1 и 3 ресурс в 80% вырабатывается через:
- 5000 метров – при t<+50°C, скорости 5 см/с и 50МПа
- 20000 метров – при t<+50°C, скорости 5 см/с и 10МПа
- 10000 метров – при t<+70°C, скорости 5 см/с и 10МПа
- 20000 метров – при t<+50°C, скорости 5 см/с и 10МПа
Увеличить ресурс в 1,5 раза при P>10 МПа позволяет применение вместе с манжетой защитного кольца.
Для групп резин (марка резиносмеси) установлен следующий ресурс:
- 3 (КР-360-3) – 3 года при -2°С
- 4 (ИРП-1068-1) – 5 лет при -30°С
- 6 (В-14-1) – 5 лет при -60°С
- 4 (ИРП-1068-1) – 5 лет при -30°С
Обозначение манжет резиновых для гидравлических устройств
Состоит из пяти чисел;
- Тип;
- Диаметр цилиндра;
- Диаметр штока;
- Группа резины;
- Высота;
Купить оптом и в розницу в Ростове-на-Дону
Компания «ГУРТИЗ» предлагает купить манжеты гидравлические по ГОСТ 14896-84 в Ростове-на-Дону. Выгодная цена на манжеты уплотнительные резиновые для гидравлических устройств. Доставка по России. Мы снабжаем предприятия промышленного и сельского хозяйства резиновыми техническими изделиями, ремкомплектами и т.д. Наше предприятие сотрудничает с большим количеством фирм в России, Белорусии, Украине и Польше. В каталоге представлен широкий ассортимент продукции, соответствующей всем необходимым ГОСТам.
