Манжета — это главный элемент уплотнительного устройства кольцевой формы, изготовленный из эластичного материала. Он препятствует вытеканию рабочей жидкости и газа из области высокого давления в область низкого давления. К тому же он защищает детали от загрязнений.
Это расходный элемент, который необходим для правильной работы гидроцилиндра. Он используется весь эксплуатационный срок, а после — подлежит замене. Довольно часто гидроцилиндр выходит из строя именно из-за деформации манжета. Ресурс работы устройства сильно сокращается, когда этот расходник теряет прочность.
Виды уплотнительных резиновых манжет
- воротниковые
- штоковые
- поршневые
Их можно классифицировать и по типу действия:
- Одностороннего действия — воротниковые с защитным кольцом или с резиновым шнуром.
- Двухстороннего действия — с уплотняемой частью из модифицированного фторопласта (тефлона) и кольцом круглого сечения из разных материалов (в зависимости от условий).
- Многосоставные — состоящие из трех и более частей (преднатяжитель, активный элемент, направляющие элементы и т.д.)

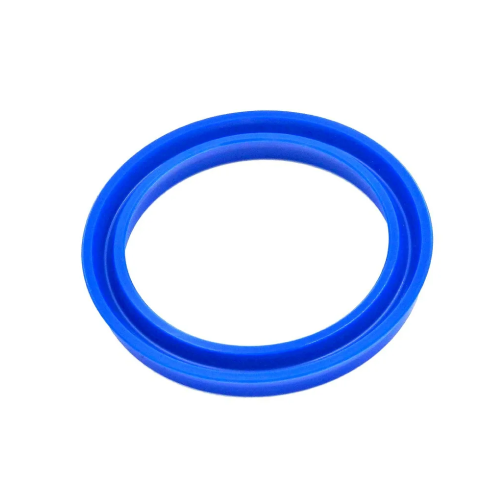

Штоковые манжеты
Изделия уплотняют зазор между цилиндром и поршнем (плунжером, штоком) в гидравлических устройствах. Толщина пленки на штоке эффективно контролируется при работе. Так обеспечивается надежная защита детали от коррозии.
Манжета штока, головки цилиндра или поршня отдельно классифицируются на динамические и статические. Первые используются на подвижных частях гидроцилиндра, вторые — на неподвижных.
При выборе подобных изделий следует учесть несколько технических особенностей: диапазон давления и температур в системе, габариты гидроцилиндра, скорость хода подвижных частей, используемая жидкость и сфера применения.
Кроме того, манжета должна выдерживать и пиковые всплески давления жидкости. Если деталь не сможет противостоять интенсивному выделению тепла — она быстро деградирует. Химическая эрозия тоже опасна.
Чаще всего изделия производят из резины, фторкаучука или полиуретана.
